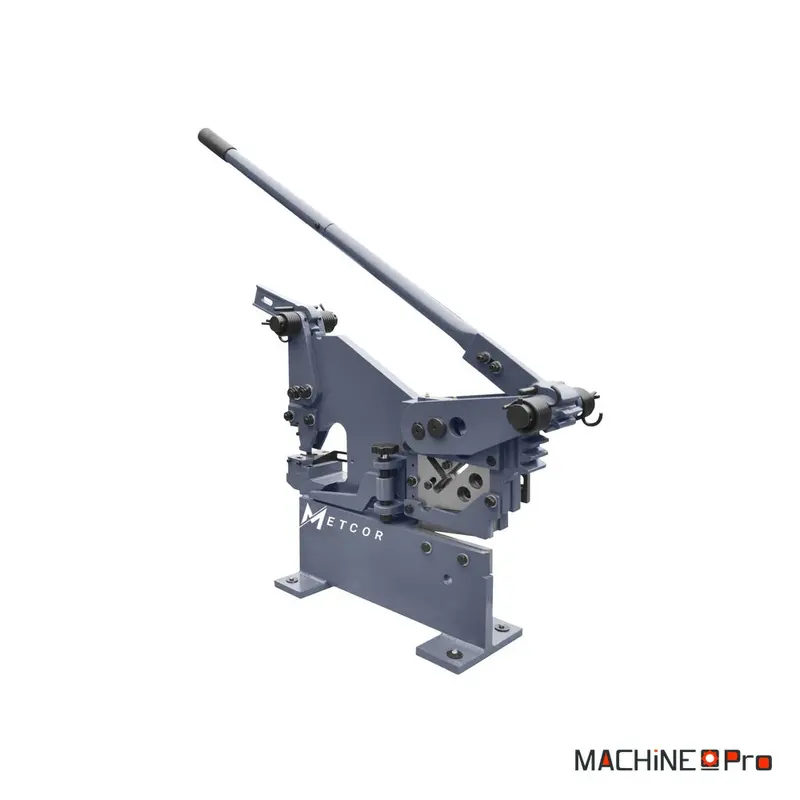

La METCOR PBS9 est une cisaille guillotine manuelle universelle destinée à couper la tôle, les profilés et les barres. Elle sectionne le rond de 22 mm, le carré de 20 mm, le fer plat de 90 x 14 mm, la cornière et le fer en T de 60 x 7 mm, ainsi que la tôle jusqu’à 10 mm d’épaisseur. Le couteau mesure 178 mm et il est réalisé en acier à outils trempé. Un poinçon et sa matrice de 15 mm de diamètre sont fournis avec la machine, et l’épaisseur maximale de poinçonnage est de 8 mm. La construction de l’appareil assure une coupe efficace en employant peu de force physique, tandis qu’un presseur réglable facilite la coupe. La longueur de coupe reste bien visible sur toute son étendue. Le corps de l’appareil est réalisé en plaques d’acier stables. La machine pèse 130 kg pour 1100 x 360 x 930 mm.
| Caractéristique | Valeur |
|---|---|
| Barre ronde | 22 mm |
| Barre carrée | 20 mm |
| Fer plat | 90 x 14 mm |
| Cornière | 60 x 7 mm |
| Fer en T | 60 x 7 mm |
| Tôle, épaisseur | 10 mm |
| Poinçon et matrice fournis | 15 mm de diamètre |
| Épaisseur maximale de poinçonnage | 8 mm |
| Longueur du couteau | 178 mm |
| Matière du couteau | Acier à outils trempé |
| Presseur | Réglable |
| Corps de l’appareil | Plaques d’acier stables |
| Commande | Manuelle |
| Dimensions | 1100 x 360 x 930 mm |
| Poids | 130 kg |
Quel type d’usage
La PBS9 est une cisaille manuelle universelle pour la tôle, les profilés et les barres, complétée par un poste de poinçonnage fourni avec son outil.
- Coupe de la tôle : la tôle passe jusqu’à 10 mm d’épaisseur, sur un couteau de 178 mm en acier à outils trempé. C’est l’épaisseur maximale de tôle pour ce modèle.
- Coupe des profilés : la cornière et le fer en T sont admis jusqu’à 60 x 7 mm, le fer plat jusqu’à 90 x 14 mm. Ce sont les trois profilés du tableau technique.
- Coupe des barres : le rond est sectionné jusqu’à 22 mm et le carré jusqu’à 20 mm. Les deux valeurs sont distinctes et ne sont pas interchangeables.
- Poinçonnage : un poinçon et sa matrice de 15 mm de diamètre sont fournis avec la machine. L’épaisseur maximale de poinçonnage est de 8 mm, valeur distincte de celle du cisaillage.
- Travail sans effort important : la construction de l’appareil assure une coupe efficace en employant peu de force physique. La commande est manuelle et le presseur réglable facilite la coupe.
Critères techniques décortiqués
Deux familles de valeurs cohabitent sur cette machine, celles du cisaillage et celles du poinçonnage, et elles ne se confondent pas.
- Tôle 10 mm et poinçonnage 8 mm : ce sont deux limites distinctes. Cisailler tranche un bord, poinçonner découpe un trou dans la matière, et chaque opération a sa propre valeur maximale.
- Poinçon et matrice de 15 mm fournis : le diamètre est de 15 mm et l’ensemble fait partie de la machine. C’est le seul diamètre de poinçon de ce modèle.
- Rond de 22 mm et carré de 20 mm : les barres pleines sont couvertes par deux valeurs différentes selon leur section. Le rond et le carré ont chacun leur limite propre au tableau technique.
- Couteau de 178 mm en acier à outils trempé : le couteau mesure 178 mm et il est réalisé en acier à outils trempé.
- 130 kg pour 1100 x 360 x 930 mm : le corps de l’appareil est réalisé en plaques d’acier stables.
Maintenance et longévité
La machine est manuelle et ne comporte aucun organe motorisé. L’entretien porte sur le couteau, sur le poinçon et sa matrice, sur le presseur et sur le corps en plaques d’acier.
- État du tranchant du couteau : contrôler le fil du couteau de 178 mm après chaque série. Un tranchant fatigué replie le bord au lieu de le trancher, ce qui se lit immédiatement sur la coupe.
- Alignement du poinçon et de la matrice : vérifier leur concentricité avant d’engager une série de trous. Un poinçon désaxé attaque la matrice sur un seul flanc.
- Réglage du presseur : reprendre le réglage du presseur à chaque changement de section engagée. C’est lui qui facilite la coupe en maintenant la pièce pendant la descente.
- Zone de coupe dégagée : évacuer les chutes et les pastilles avant l’opération suivante. C’est aussi ce qui préserve la bonne visibilité de toute la longueur de coupe.
- Corps en plaques d’acier : essuyer et huiler légèrement les surfaces nues en fin de journée. Le corps est en plaques d’acier stables, et l’acier nu se pique dans un atelier humide.
