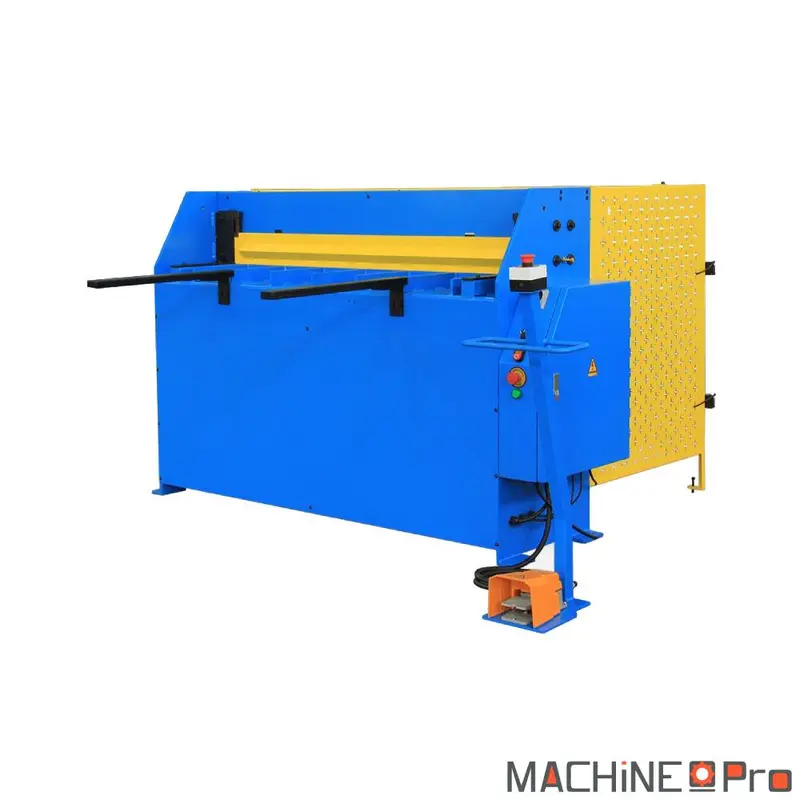

Cisaille guillotine hydraulique METALPRO HQ01-2x1320B

La cisaille guillotine hydraulique METALPRO HQ01-2x1320B coupe la tôle acier doux jusqu’à 2 mm sur 1320 mm de largeur. Conçue pour la production en atelier de chaudronnerie ou de tôlerie, elle associe une structure mécano-soudée, une commande hydraulique au pédalier mobile et des cellules photoélectriques de sécurité.

Quel type d’usage

Cette cisaille hydraulique 1320 mm couvre trois profils d’atelier qui exploitent pleinement sa largeur et sa cadence.

• Fabrication de coffrets et habillages métalliques : ateliers sortant 50 à 200 panneaux par semaine en acier S235 de 1 à 1,5 mm. Le mode coupe en série abaisse le temps unitaire de débit à 4 à 6 secondes par coupe, contre 15 à 25 secondes pour une cisaille manuelle à levier équivalente.
• Serrurier métallier en séries courtes : mélange de pièces unitaires sur portail, garde-corps ou structure légère. La hauteur de travail 880 mm permet une posture debout tenable sur 6 heures par jour, là où les cisailles à 600 mm imposent une flexion lombaire pénalisante. La butée arrière 800 mm couvre la quasi-totalité des découpes courantes en serrurerie.
• Préparation amont d’un poste de pliage : coupe nette sur 1320 mm sans bavure majeure. La tôle s’engage directement dans une presse plieuse comme la plieuse électromagnétique MetalPro EB3200 sans reprise d’ébavurage, ce qui économise 30 à 60 secondes par pièce sur le flux de production.

Critères techniques décortiqués

• Épaisseur maxi 2 mm en acier doux S235. Sur acier S355 ou inox 304, la capacité réelle descend à 1,5 mm voire 1,2 mm pour conserver une coupe nette sans déformation des bords. Sur aluminium AW 5754 ou tôle galvanisée, on peut monter à 2,5 mm sans surcharger la pompe hydraulique.
• Largeur de coupe utile 1320 mm. Correspond à la longueur de la lame mobile. Au-delà de 1320 mm en une seule passe, viser un modèle supérieur (HQ01-2x1520B ou cisaille 2500 mm). Pour les découpes courtes, la HQ01 reste plus rigide qu’une cisaille 2520 mm, avec une flèche centrale inférieure à 0,05 mm sur 600 mm de coupe.
• Puissance moteur 1,5 kW en 230 V monophasé 16 A. Ce dimensionnement autorise le raccordement sur le réseau d’un atelier non industriel sans demande spécifique. La cadence se situe à 12 à 15 coupes par minute sur 2 mm d’acier. Pour un usage très intensif au-delà de 25 coupes par minute, un modèle 400 V triphasé moteur 3 à 4 kW est plus adapté.
• Course butée arrière 800 mm et hauteur de travail 880 mm. La règle graduée permet un positionnement à plus ou moins 1 mm sans motorisation, suffisant pour la coupe industrielle courante. Pour la très haute précision, une commande à pilotage numérique reste requise.
• Sécurité opérateur. Cellules photoélectriques en façade qui interrompent la commande hydraulique dès intrusion en zone de coupe, capots grillagés arrière contre l’accès aux pièces mobiles.

Maintenance et longévité

• Huile hydraulique ISO VG 46. Vidange complète tous les 2000 à 3000 heures de travail (Total Azolla, Shell Tellus ou équivalent). Une huile vieillie ou contaminée par humidité fait monter les efforts de coupe et provoque des coups de bélier qui usent prématurément les flexibles.
• Affûtage des lames mobile et fixe. Sur un usage moyen de 200 coupes par jour en acier 1,5 mm, affûtage tous les 4 à 6 mois par retournement des arêtes (lame à 4 arêtes utilisables avant remplacement). Une lame négligée fait apparaître une bavure de 0,2 à 0,5 mm sur le bord coupé, ce qui oblige à un ébavurage manuel chronophage.
• Contrôle annuel des cellules photoélectriques. La norme EN ISO 13849-1 impose un contrôle fonctionnel des organes de sécurité de niveau PLd, soit un test annuel par un organisme agréé ou par l’opérateur formé sur la base d’une procédure consignée.

Accessoires compatibles

Pour compléter votre poste de coupe hydraulique, plusieurs machines s’intègrent naturellement à votre atelier.

• Pour ajouter perçages et poinçonnages sur les panneaux découpés, associez la Poinçonneuse hydraulique Nargesa MX340G à votre cisaille.
• Pour enchaîner le pliage en aval de la coupe, intégrez la Plieuse électromagnétique MetalPro EB3200 dans la chaîne de production.
• Pour les coupes unitaires en pièce épaisse sans engager le poste hydraulique, utilisez la Cisaille manuelle MetalPro Q01-2x1000A en machine d’appoint.
