Ensemble compresseur à vis LUFT 700 COMPACT CORMAK + Sécheur d’air N10S

L’ensemble LUFT 700 COMPACT CORMAK associe un compresseur à vis de 5,5 kW à un sécheur frigorifique N10S monté en sortie, le tout sur un châssis compact pensé pour les ateliers où la place au sol est comptée. Le groupe vis délivre un débit régulé de 650 l/min à 6 bar et conserve 650 l/min à 8 bar pour une pression maximale de 10 bar, ce qui couvre l’essentiel des outils pneumatiques. Le sécheur réfrigéré à deux étages, équipé d’un préfiltre 3,0 µm et d’un filtre 0,1 µm, retire l’humidité avant qu’elle n’atteigne le réseau et protège outils, vérins et électrovannes de la condensation. La commande électronique pilote le fonctionnement en continu.

Quel type d’usage

Ce groupe vis compact avec sécheur s’adresse aux ateliers qui réclament un air sec et un débit stable sans monopoliser une grande surface.

• Ateliers mécaniques et carrosserie : avec 650 l/min disponibles à 6 bar, ce compresseur alimente en simultané clés à chocs, meuleuses pneumatiques et pistolets de gonflage sans chute de pression notable. Le fonctionnement à vis assure une production continue, mieux adaptée qu’un piston aux usages prolongés.
• Postes de peinture et finition : le sécheur N10S à deux étages élimine la condensation jusqu’à un point de rosée bas, condition indispensable pour éviter les défauts d’aspect sur les surfaces peintes. Le double filtrage 3,0 µm puis 0,1 µm retient particules et brouillard d’huile avant le pistolet.
• Petites lignes de production : la régulation maintient une pression de service entre 6 et 10 bar selon le réglage, ce qui couvre vérins, électrovannes et automatismes. Le débit de 650 l/min à 8 bar reste confortable pour un poste à cadence soutenue.
• Vulcanisation et air sec permanent : la commande électronique gère les cycles charge et décharge pour limiter l’échauffement sur les utilisations intensives. Le format compact de 1250 x 600 mm au sol convient aux locaux techniques exigus.

Critères techniques décortiqués

Les valeurs de ce groupe vis se lisent ensemble pour juger sa capacité réelle sur le réseau d’air.

• Débit régulé selon la pression : le compresseur fournit 650 l/min à 6 bar, 650 l/min à 8 bar et 630 l/min à 10 bar. Cette dégressivité est normale sur un compresseur à vis et permet de dimensionner précisément le réseau selon la pression réellement utilisée par les outils.
• Moteur 5,5 kW en 400 V : la puissance de 5,5 kW sous triphasé 400 V 50 Hz place cet ensemble dans la catégorie des petits compresseurs industriels. La transmission par courroie absorbe les à-coups de démarrage et reste simple à retendre ou remplacer en maintenance.
• Pression maximale de 10 bar : avec un plafond de 10 bar, la machine garde une marge au-dessus des 6 à 8 bar habituels des outils. Cette réserve évite que la pression de service ne s’effondre lors des pics de consommation simultanée.
• Sécheur réfrigéré deux étages : intégré directement en sortie, le sécheur N10S abaisse la température de l’air pour condenser puis évacuer l’eau. Le séchage en deux étapes améliore l’efficacité par rapport à un étage unique et stabilise le point de rosée même en charge.
• Double filtration 3,0 et 0,1 µm : le préfiltre 3,0 µm retient les grosses particules tandis que le filtre 0,1 µm capte les fines et les aérosols d’huile. Cette chaîne de filtration protège les outils de précision et les circuits pneumatiques sensibles à l’encrassement.
• Raccord G 3/4″ et format compact : la sortie G 3/4″ accepte flexibles renforcés et coupleurs rapides standard d’atelier. Les cotes de 1250 x 600 x 895 mm pour 320 kg concentrent compresseur et sécheur dans une emprise réduite.

Maintenance et longévité

Un entretien régulier conditionne la durée de vie du groupe vis et la qualité de l’air produit.

• Contrôle hebdomadaire : vérifiez la purge des condensats et le niveau d’huile via le voyant. Un encrassement du sécheur ou une purge bouchée laisse remonter l’humidité dans le réseau et altère le rendement des outils.
• Toutes les 500 heures : inspectez la tension et l’usure de la courroie de transmission, contrôlez le serrage des raccords. Une courroie détendue patine et réduit le débit effectif tout en sollicitant prématurément les paliers.
• Toutes les 1000 heures : remplacez l’huile et le séparateur, changez les cartouches de préfiltre 3,0 µm et de filtre 0,1 µm. Des éléments filtrants saturés font chuter la pression et laissent passer particules et aérosols vers le réseau.
• Entretien annuel : faites nettoyer le condenseur du sécheur et vérifier le circuit frigorifique. Un échangeur empoussiéré dégrade le séchage et fait monter la température de refoulement, ce qui accélère le vieillissement de l’huile.
• Ventilation du local : assurez un dégagement périphérique suffisant autour du caisson pour le ventilateur à vitesse variable. Un air ambiant trop chaud réduit l’efficacité du sécheur et fait travailler le moteur à température élevée.

Accessoires compatibles

Plusieurs références de la gamme s’accordent avec ce groupe vis.

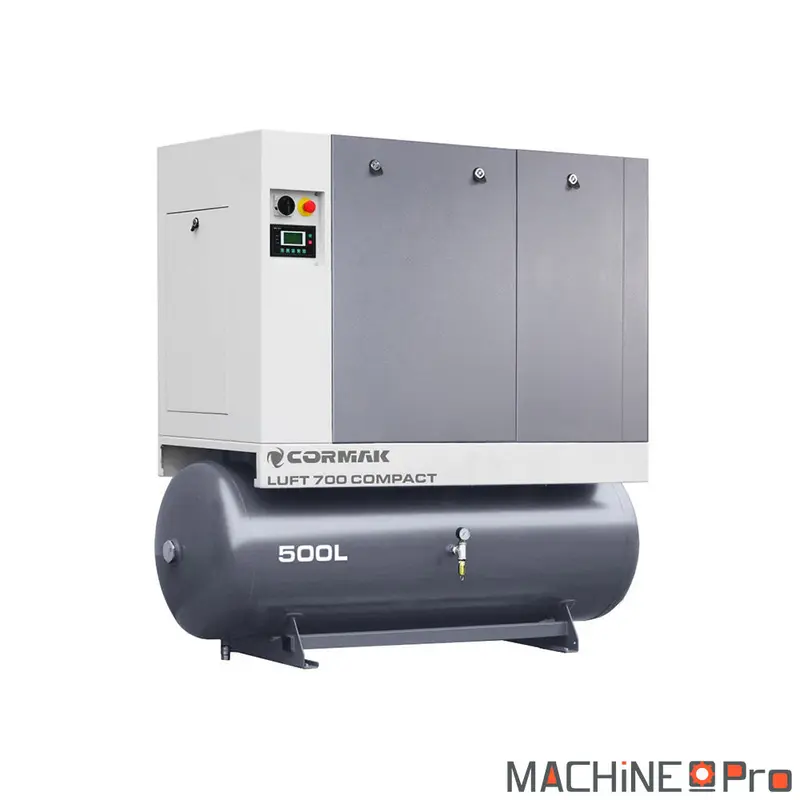

• Pour un volume tampon supérieur, considérer la version Compresseur à vis LUFT 700 COMPACT 500 L CORMAK Sécheur N10S avec cuve de plus grande capacité.
• Pour une configuration sans sécheur intégré, comparer l’Ensemble compresseur à vis LUFT 700 CORMAK N10S de la même série.
• Pour parcourir l’ensemble de l’offre, consulter la collection Compresseurs et choisir le débit adapté au réseau.
